説明
DINレールロール成形機生産することですDINレール電気キャビネット用。機器ラック内に回路ブレーカーや産業用制御機器を取り付けるために広く使用されています。加工可能な材質は通常、板厚1～1.5mmの亜鉛メッキ鋼板、アルミニウム、ステンレス鋼などです。
通常はDINレールロール成形機サイズは 1 つですが、アルゼンチンの場合は、複列ロール成形機、2つ以上のサイズを生産する必要がある場合は、より経済的で競争力が高くなります。また、もう1つのサイズがあれば3列を作ることもできます。ラインの作業速度は30m/分に達する可能性があります。
当社の機械は、さまざまな国のさまざまな規格およびシリーズを満たす DIN レールを製造できます。
⚫ IEC / EN 60715 - 35×7.5
⚫ IEC / EN 60715 - 35×15
⚫ ヨーロッパの EN 50022
⚫ 英国の BS 5585 または BS 5584
⚫ DIN 46277（ドイツ語）
⚫ AS 2756.1997（オーストラリア）
⚫ USAシリーズ：TS35、TS15
⚫アルゼンチンシリーズ：NS35
⚫ Cセクションシリーズ：C20、C30、C40、C50
⚫ Gセクションシリーズ：EN 50035 G32
リンベイは、顧客の図面、公差、予算に応じてさまざまなソリューションを作成し、あらゆるニーズに適応できるプロフェッショナルなマンツーマンサービスを提供します。どのラインを選択しても、Linbay Machinery の品質により、完全に機能するプロファイルが得られることが保証されます。

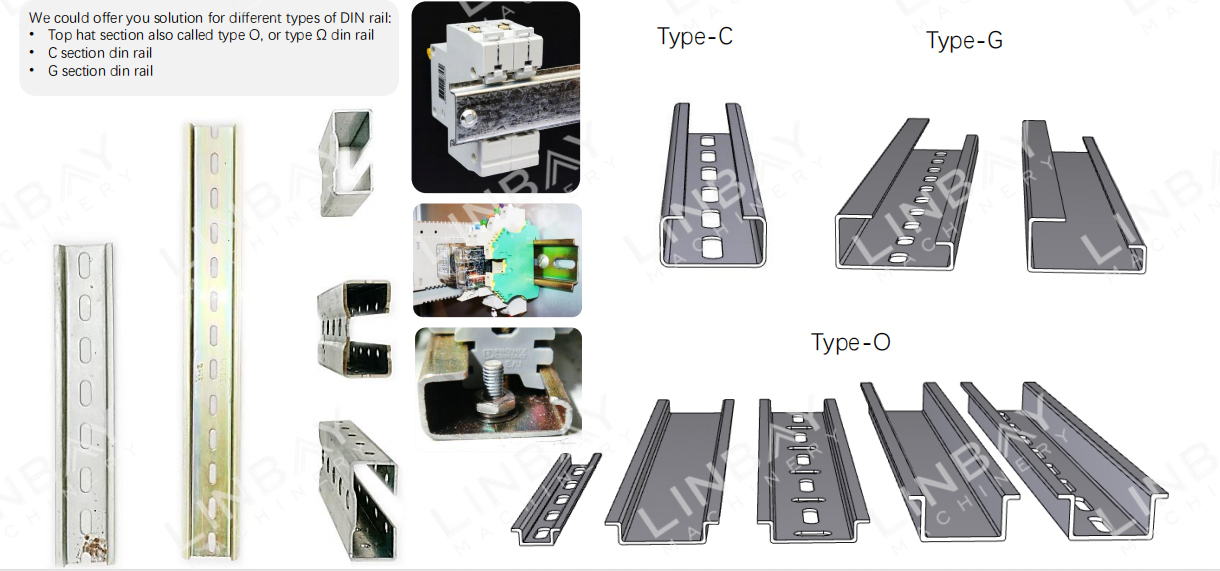

応用

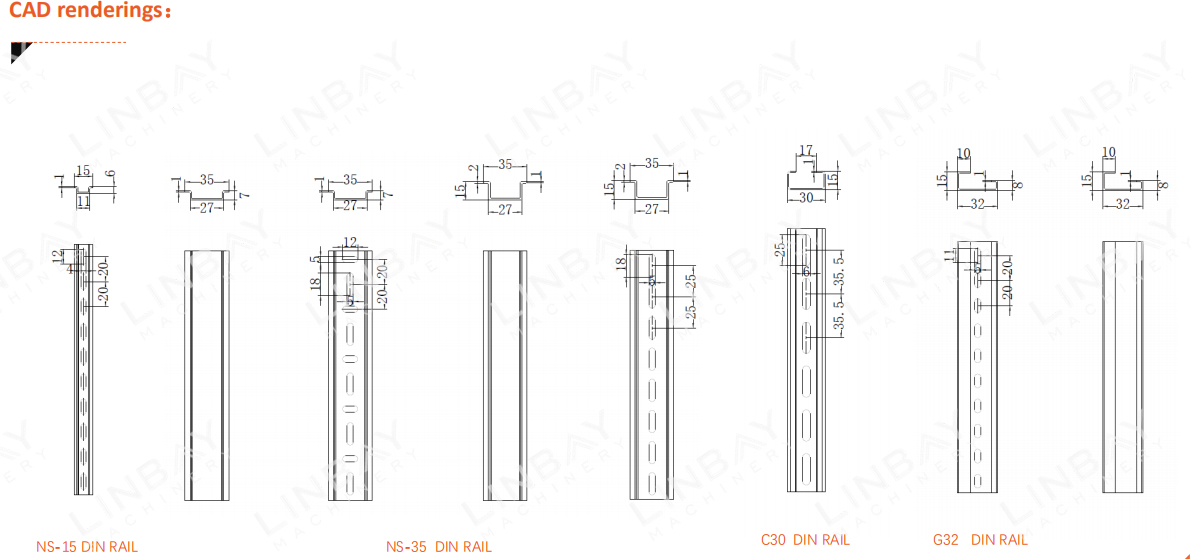

3D 描画
実際のケースA
説明：
これDINレールロール成形機非常に経済的で競争力のある 4 種類の NS35 シリーズ Din レールを製造できます。この場合、2列構造を使用して2つの異なるサイズを生産するため、機械の部品を変更する必要がなく、誰でも簡単に操作できます。回線速度が30m/分に達する高速回線のご提供も可能です。

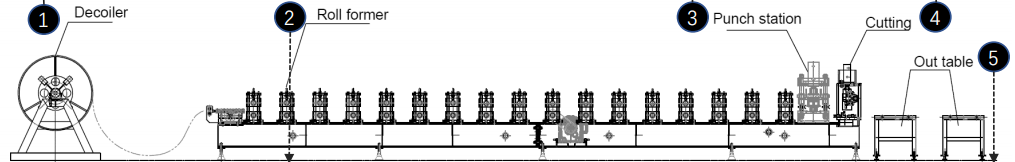

DINレールロール成形機の生産ライン全体
技術仕様
| DINレールロール成形機 | ||
| アイテム | 仕様 | オプションのパフォーマンス |
| 機械加工可能な材料: | A) 亜鉛メッキ鋼 | 厚さ(MM): 1-1.5 |
| B) アルミニウム | ||
| C) ステンレス鋼 | ||
| 降伏強度: | 250～550MPa | |
| 引張応力: | G250MPa～G550MPa | |
| アンコイラー: | 手動デコイラー | * 油圧アンコイラー (オプション) |
| パンチングシステム: | 油圧パンチングステーション | ※パンチングプレス（オプション） |
| 形成ステーション: | 10スタンド | *あなたのプロフィール図面によると |
| 主なマシンモーターブランド： | 上海徳東（中独ブランド） | * シーメンス (オプション) |
| 駆動方式： | チェーンドライブ | * ギアボックスドライブ (オプション) |
| 機械構造: | ウォールパネルステーション | * 鋳鉄 (オプション) |
| 成形速度: | 10-20 (月/分) | * またはあなたのプロフィール図面によると |
| ローラーの材質: | 鋼#45 | * GCr 15 (オプション) |
| 切断システム: | ポストカット | ※プレカット（オプション） |
| 周波数チェンジャーのブランド: | 安川 | * シーメンス (オプション) |
| PLCブランド: | パナソニック | * シーメンス (オプション) |
| 電源 ： | 380V 50Hz 3相 | * またはあなたの要件に従って |
| マシンカラー: | インダストリアルブルー | * またはあなたの要件に従って |
購入サービス
Q&A
1. Q: プロデュースに関してはどのような経験がありますかDINレールロール成形機?
A: 私たちは輸出の経験があります。DINレールロールフォーマーアメリカ、メキシコ、ロシア、フィリピンなどに向けて、様々な製品を生産してきました。DINレールロール成形機トップハットレール (IEC/EN 60715、TS35)、C セクションレール (C20、C30、C40、C50)、G セクションレール (EN 50035、BS 5825、DIN46277-1) などを製造できます。
2. Q: 1台の機械で何サイズまで作ることができますか?
A: 私たちは生産することができます2列、偶数3列DINレールロール成形機, そのため、2 つ以上のサイズを作成できます。
3. Q: 納期は何ですか?ディンレールロール成形機?
A: 30 日から 50 日は、図面によって異なります。
4. Q: マシンの速度はどれくらいですか?
A: 機械の作業速度は、特にパンチ図面の描画に依存します。通常の成形速度は20m/min程度です。40m/min のような高速速度が必要な場合は、最大 50m/min のパンチ速度のロータリー パンチ システムを使用したソリューションを提供します。
5. Q: 機械の精度と品質をどのように制御できますか?
A: これほどの精度を生み出す秘訣は、当社の工場に打ち抜き金型から成形ローラーに至るまでの独自の生産ラインがあり、各機械部品が自社工場で独立して完成していることです。設計、加工、組立、品質管理に至るまで、各工程において厳密な精度管理を行い、一切の手を抜きません。
6. Q: アフターサービス体制はどうなっていますか?
A: ライン全体については 2 年間、モーターについては 5 年間の保証期間を提供することを躊躇しません。人的要因以外の要因によって品質上の問題が発生した場合、弊社は対応させていただきます。
すぐに対応させていただきます。24時間365日いつでも対応させていただきます。一度購入すれば、生涯にわたってケアを受けられます。

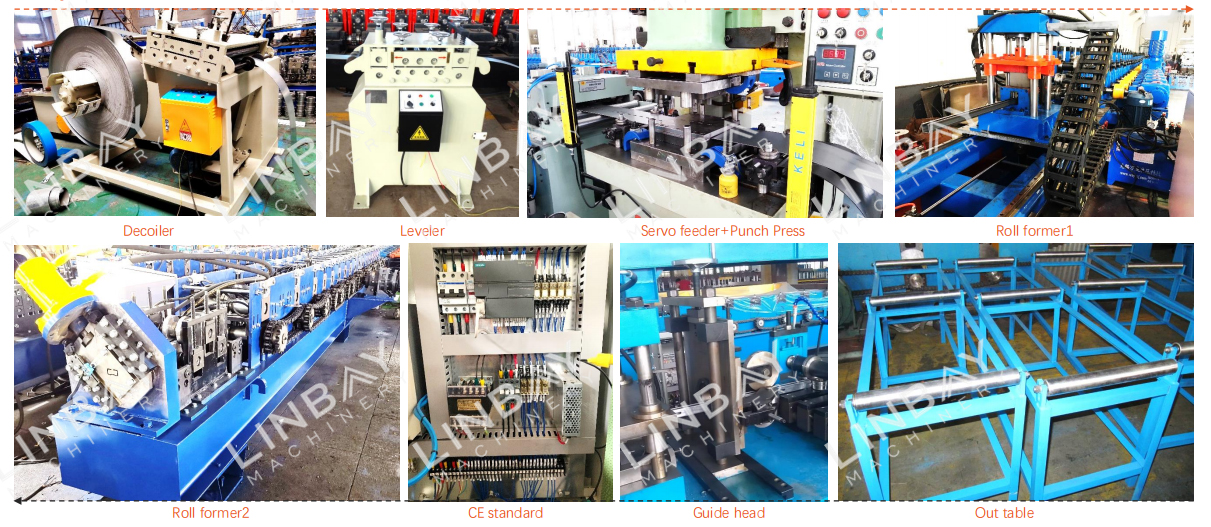

1. アンコイラー
2. 餌やり
3.パンチング
4. ロールフォーミングスタンド
5. 駆動方式
6. カッティングシステム
その他
アウトテーブル
