Wasifu
Kuunganisha kwa msalaba kuna jukumu muhimu katika mifumo ya rafu, kuimarisha usaidizi na uthabiti kati ya fremu mbili zilizosimama wima. Imetengenezwa kwa chuma cheusi chenye unene wa kawaida kuanzia 1.5 hadi 2.5mm, rangi inayotumika baada ya kutengenezwa hutumika kuongeza upinzani dhidi ya kutu na kutu, kuhakikisha uimara na uaminifu.
Vigezo vya Kiufundi vya Kesi Halisi

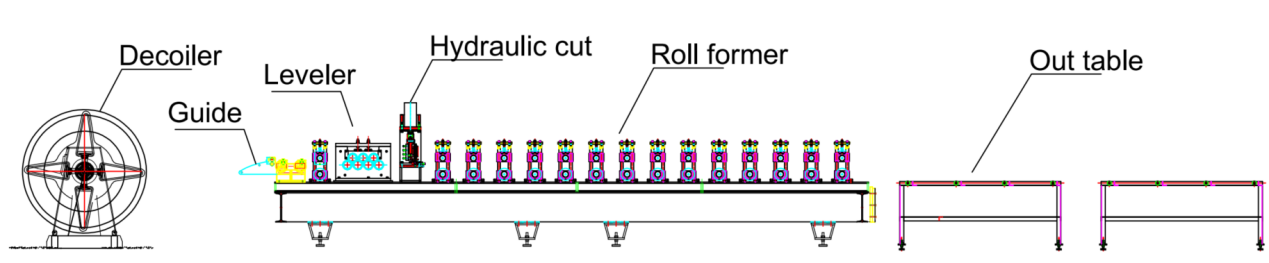

Chati ya mtiririko: Decoiler--Kuongoza--Kisawazishi--Kukata mapema--Fomu ya kukunjamashine ya kuingiza--Meza ya nje
- 1. Kasi ya mstari: 0-15m/min, inayoweza kubadilishwa
- 2. Vipimo katika hali halisi: Upana mwingi 80-300mm, urefu uliowekwa 50mm
- 3. Nyenzo inayofaa: Chuma cha mabati
- 4. Unene wa nyenzo: 1.5-2mm
- 5. Mashine ya kutengeneza roll: Cast-iromuundo n na mfumo wa kuendesha mnyororo
- 6. Mfumo wa kukata: Kata kabla ya mashine ya kutengeneza roll, yenye nguvu ya majimaji.
- 7. Kabati la PLC: Mfumo wa Siemens.
Mashine halisi ya kesi
1. Kipunguza sauti*1
2. Kipima-sawa (Kimewekwa kwenye mashine ya kutengeneza roll)*1
3. Mashine ya kukata kabla ya majimaji*1
4. Mashine ya kutengeneza roll*1
5. Meza ya nje*2
6. Kabati la kudhibiti la PLC*1
7. Kituo cha majimaji*2
8. Kisanduku cha vipuri (Bila Malipo)*1
Maelezo halisi ya kesi
- Kipunguza sauti
Kwa kawaida, kidhibiti hutumika kama sehemu ya kwanza ya mstari wa uzalishaji. Mkono wake wa kubonyeza una uwezo wa kufunga koili ya chuma, kuzuia jeraha kutokana na kurudi nyuma kwa koili wakati wa kubadilisha koili. Vifaa vya kuhifadhi koili ya nje huzuia zaidi koili kuteleza kutoka kwenye mandrel.

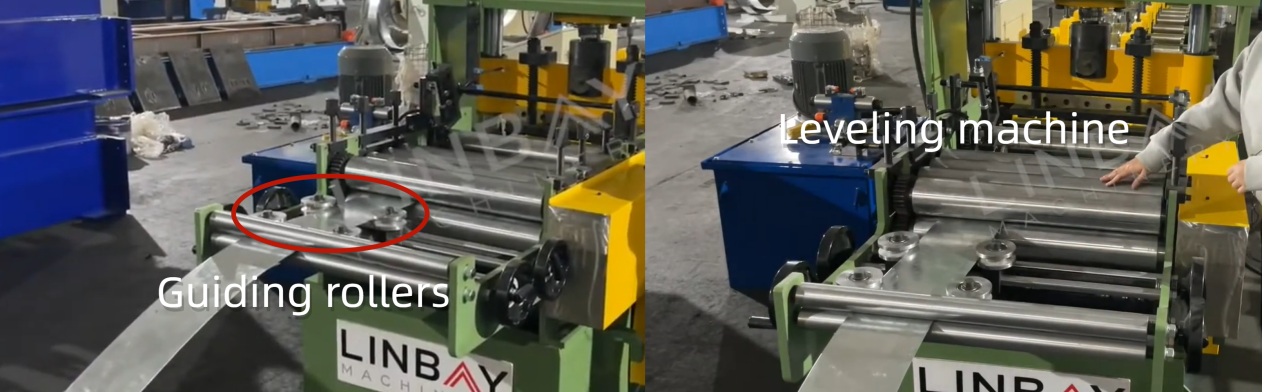

Kuongoza
Vinu vya kuzungushia mwongozo vitaongoza koili ya chuma vizuri kwenye vinu vya kuzungushia ili kudumisha mpangilio kati ya koili ya chuma na mashine ya kuzungushia, na kupunguza uwezekano wowote wa kupinda au kupotoka.
Kisawazishi
Unene wa kifaa cha kuunganisha msalaba hufikia 2.5mm, na ni wakati tu kikiwa kimenyooka kikamilifu na hakijapinda ndipo kinaweza kutoa uthabiti bora kwa fremu ya raki. Mashine ya kusawazisha inaweza kulainisha koili ya chuma, kutoa shinikizo la ndani, na kurahisisha umbo na umbo moja kwa moja. Katika mstari huu wa uzalishaji, mashine ya kusawazisha imewekwa kwenye msingi wa mashine ya kutengeneza roli, ambayo inaweza kuokoa nafasi ya sakafu na kupunguza gharama za ardhi.

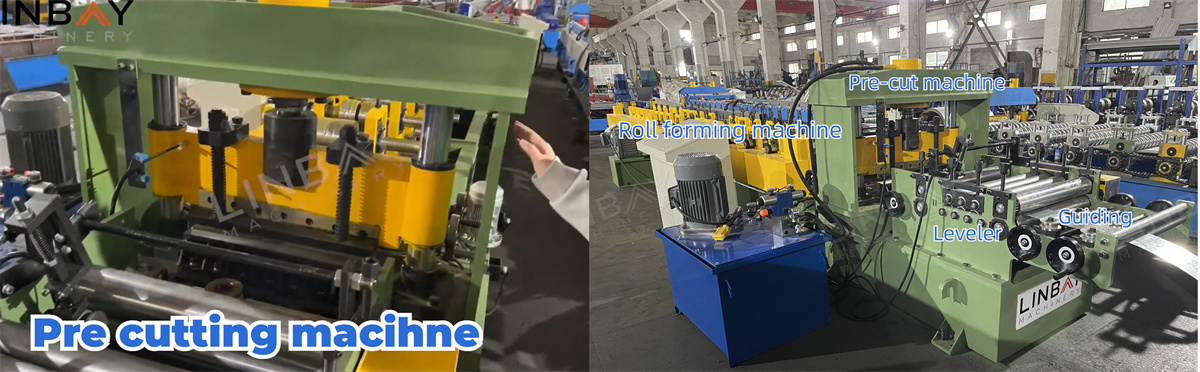

Mashine iliyokatwa mapema
Ikilinganishwa na baada ya kukata, kukata kabla ya kutengeneza hakuleti hasara. Suluhisho hili hurahisisha uingizwaji wa koili za chuma zenye upana tofauti kwa ajili ya kutengeneza ukubwa mbalimbali kwenye mstari mmoja wa uzalishaji, bila kusababisha taka yoyote.
Fomu ya kukunjamashine ya kuingiza
Mashine ya kutengeneza roll ni sehemu muhimu zaidi ya mstari mzima wa uzalishaji. Inatumia muundo imara wa chuma cha kutupwa kwa kituo cha kutengeneza, kilichotengenezwa kwa kipande kigumu cha chuma. Mzunguko wa roll za kutengeneza unaendeshwa na mfumo wa mnyororo.
Nyenzo ya roli zinazounda ni Gcr15, chuma chenye kromiamu yenye kaboni nyingi kinachojulikana kwa ugumu wake bora na upinzani wa uchakavu. Roli hizo zimefunikwa kwa chrome ili kuongeza muda wa huduma zao. Mihimili imetengenezwa kwa nyenzo ya 40Cr na hupatiwa matibabu ya joto.
Viimarishaji huingizwa chini ya wasifu ili kuongeza nguvu yake. Mashine hii ya kutengeneza roll inaweza kutoa uunganishaji mtambuka wenye upana wa 80-300mm na urefu wa 50mm. Kwa kuingiza vipimo vinavyohitajika kwenye paneli ya udhibiti ya PLC, kituo cha kutengeneza husogea kando ya reli hadi mahali sahihi na sahihi. Sehemu ya kutengeneza pia hurekebishwa kadri kituo cha kutengeneza kinavyosogea.
Kwa usalama wa harakati za vituo vya kutengeneza, 2 vitambuzi vya umbali zimewekwa kwenye msingi wa mashine, inayolingana na nafasi za nje na za ndani kabisa ambazokutengenezakituosinaweza kuhamishiwa.Kwa vitambuzi, tsehemu ya kuhisi nihapakatikamsingi wa vituo vya kutengeneza. Sehemu ya ndani kabisakitambuzini kuzuiakutengenezakituoskutokana na kukaribia sana na kusababisha migongano ya roller.Sehemu ya nje kabisakitambuzini kuzuiakutengenezakituo kutokana na kujitenga narelina kuanguka.
Kituo cha majimaji
Kituo cha majimaji kinakuja na feni za kupoeza zilizoundwa kwa ajili ya kuondoa joto kwa ufanisi, kuhakikisha uendeshaji usiokatizwa na kuongeza tija. Kikiwa maarufu kwa viwango vyake vya chini vya hitilafu, kituo hiki cha majimaji kimejengwa ili kidumu, na kuhakikisha uimara wa muda mrefu.
Kabati la kudhibiti la PLC na Kisimbaji
Kisimbaji hubadilisha urefu uliohisiwa wa koili ya chuma kuwa mawimbi ya umeme yanayotumwa kwenye kabati la udhibiti la PLC. Ndani ya kabati la udhibiti, kasi ya uzalishaji, matokeo ya uzalishaji wa mtu binafsi, urefu wa kukata, na vigezo vingine vinaweza kudhibitiwa. Kwa vipimo sahihi na maoni kutoka kwa kisimbaji, mashine ya kukata inaweza kudhibiti makosa ya kukata ndani ya ±1mm.
1. Kidhibiti sauti
2. Kulisha
3. Kupiga ngumi
4. Viunzi vya kutengeneza roll
5. Mfumo wa kuendesha gari
6. Mfumo wa kukata
Wengine
Meza ya nje
