La roladora para perfil RD 91.5 (TRD 91.5) es un equipo de conformado en frío desarrollado para la producción continua de perfiles trapezoidales. La máquina ofrece un funcionamiento estable, alta precisión en el formado y una excelente consistencia en las dimensiones del perfil final.
Este sistema está dirigido principalmente a fabricantes de lámina y plantas industriales que desean producir internamente el perfil RD 91.5, cumpliendo con las especificaciones técnicas requeridas en diferentes proyectos de construcción o fabricación.
La máquina produce el perfil a partir de bobinas de acero mediante un conjunto de estaciones de rodillos que realizan el conformado de manera progresiva. El sistema integra el ingreso del material, el proceso de formado y el corte automático a la longitud requerida. Gracias a esta configuración, el equipo permite mantener una producción continua, estable y apta para entornos industriales.

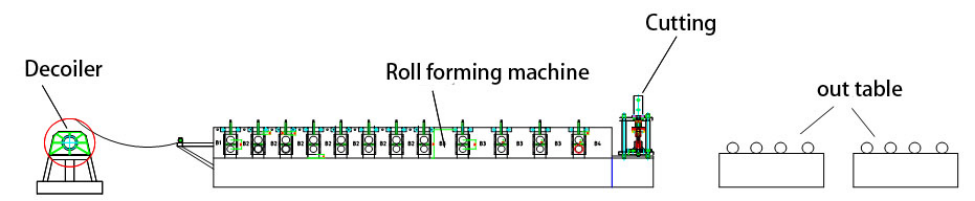

La línea de producción y parámetros de cada parte
La roladora RD 91.5 ha sido diseñada para asegurar un proceso de conformado estable y consistente. Su estructura sólida, junto con la precisa alineación de los rodillos, permite mantener un rendimiento uniforme y resultados repetibles en cada lote de producción. Además, la configuración del equipo puede adaptarse de acuerdo con la geometría del perfil y los requisitos específicos de operación.
El equipo puede adaptarse para trabajar con diversos tipos de material, incluyendo acero galvanizado, acero prepintado (Pintro) y Galvalume. El rango de espesor y la velocidad de producción se configuran según los requisitos de la aplicación, manejando habitualmente calibres 18, 20, 22 y 24 para diferentes necesidades de fabricación.

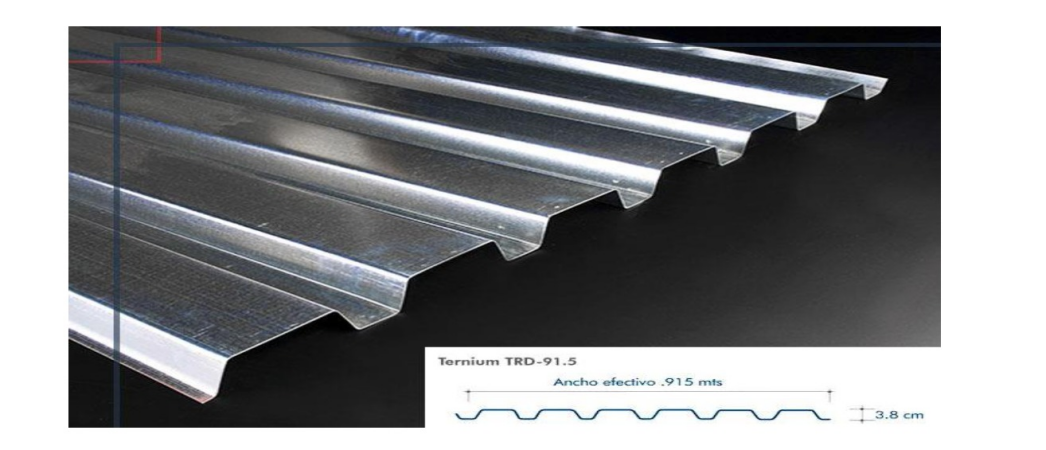

Perfil de referencia: RD 91.5 (TRD 91.5)
El equipo está especialmente desarrollado para la fabricación del perfil RD 91.5, un tipo de lámina trapezoidal ampliamente empleado en sistemas de techado, revestimiento de fachadas y diversas estructuras metálicas ligeras.
Referencia técnica del perfil objetivo:
Ancho efectivo: aprox. 91.44 cm (36")
Espesor: Calibre18, Calibre20, Calibre22, Calibre24
Materiales comunes: galvanizado, pintro, galvalume
Longitud: mínimo 1,830mm y máximo 12,192mm
La configuración definitiva del equipo se determina de acuerdo con las características del perfil y el tipo de material indicado por el cliente.
Si necesita una roladora para la fabricación del perfil RD 91.5, no dude en ponerse en contacto con nosotros. Nuestro equipo puede proporcionarle una propuesta técnica de maquinaria diseñada según las necesidades específicas de su línea de producción.

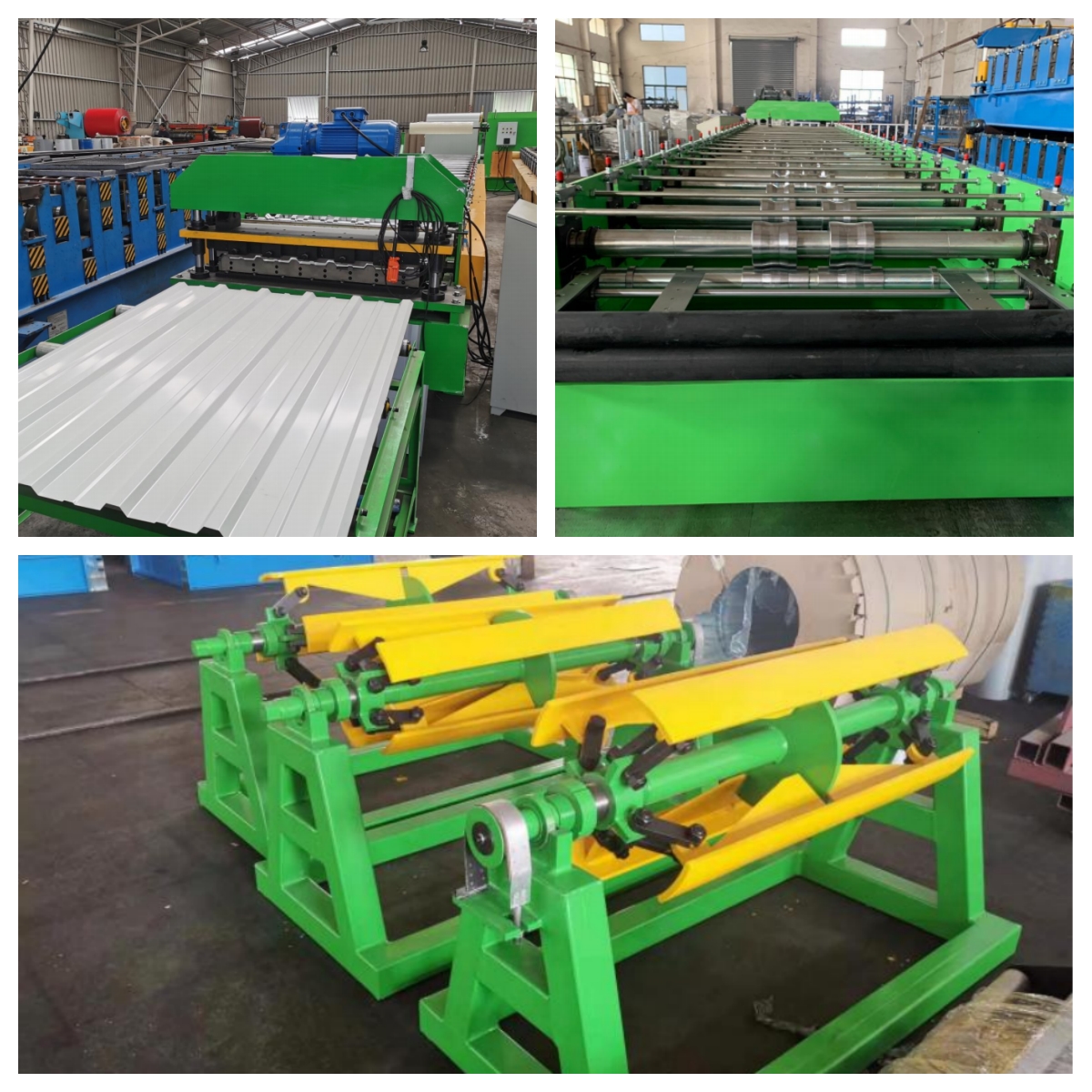

Real case-Machinery
| Acanaladora para lamina RD91.5 | ||
| Item | Configuración optional | |
| Materia prima : | Acero galvanizado, galvalume, y pintado poliester | Espesor: calibre18, calibre20, calibre22, calibre24 |
| Fluencia : | ≤300 Mpa | |
| Velocidad de la línea | 0-15m/min | |
| Desbobinador | Manual | Opción: Desbobinador hidráulico |
| Capacidad de carga de desbobinador | 5t | |
| Potencia de motor para conformar | 2*15kw | 5 años de garantía |
| Sistema de transmisión : | Cadena | |
| Paso de formar | 28 pasos | * Según sus perfiles |
| Estructura de la máquina: | Panel | |
| Materia del eje | 40Cr | |
| Material de los rodillos : | 45 steel cormado | 5 años de garantía |
| Diámetro del eje | φ90 mm | |
| Forma de corte | A máquina parada | Hidráulico |
| Materia prima de cuchillas | Cr12Mov | 1 juego |
| Potencia del motor de corte | 7.5kw | Ofrecido por el grupo hidráulico |
| Marca de encoder | Koyo | |
| Tolerancia de longitud | ≤+/- 1mm | |
| Longitud de la mesa de salida | 4m | |
| Inversor : | Marca Yaskawa | |
| PLC : | Marca Siemens | |
| HMI : | Marca MCGS | |
| Lengua : | Español | |
| Electricidad : | 440V 60Hz 3Ph | * O Según su requisito |
| Color de la máquina : | Verde | * O Según su requisito |
| Entrega : | 50 Días | |
| Contenedor | 1*40GP | |
| Peso total | 7.5ton | |
| Dimensiones : | 16m (L)*1.7m (W)*1.3m (H) | |
1. Decoiler
2. Feeding
3.Punching
4. Roll forming stands
5. Driving system
6. Cutting system
Others
Out table
