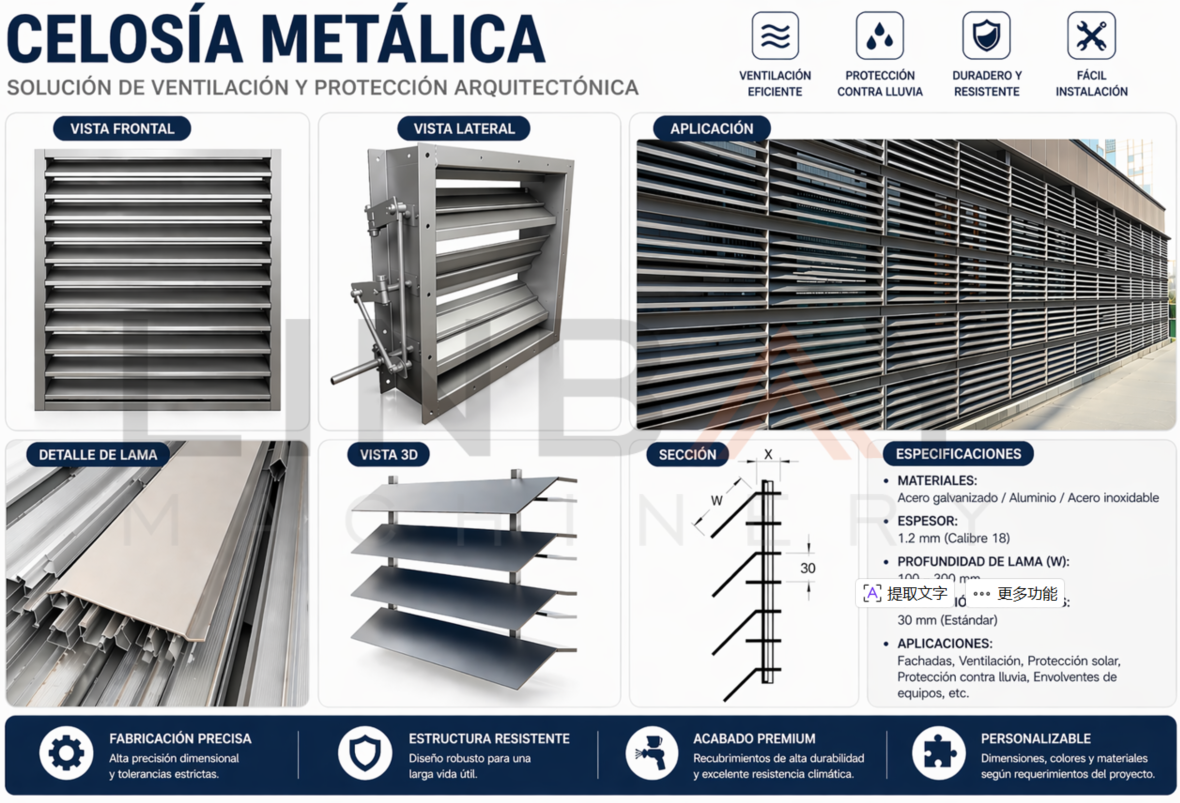

Los paneles metálicos tipo louver son una solución común en fachadas y sistemas de ventilación industrial, ya que facilitan la circulación del aire y ayudan a reducir la entrada de lluvia y la exposición directa al sol.
LINBAY MACHINERY desarrolla líneas de conformado en frío adaptadas a las necesidades de cada proyecto, ofreciendo flexibilidad para fabricar distintos modelos de louver, espesores de material y aplicaciones específicas.
Ventajas del panel metálico tipo louver:
Favorece la ventilación y circulación natural del aire
Ayuda a limitar el ingreso directo de lluvia
Contribuye a disminuir la exposición solar
Adecuado para fachadas, bodegas e instalaciones industriales

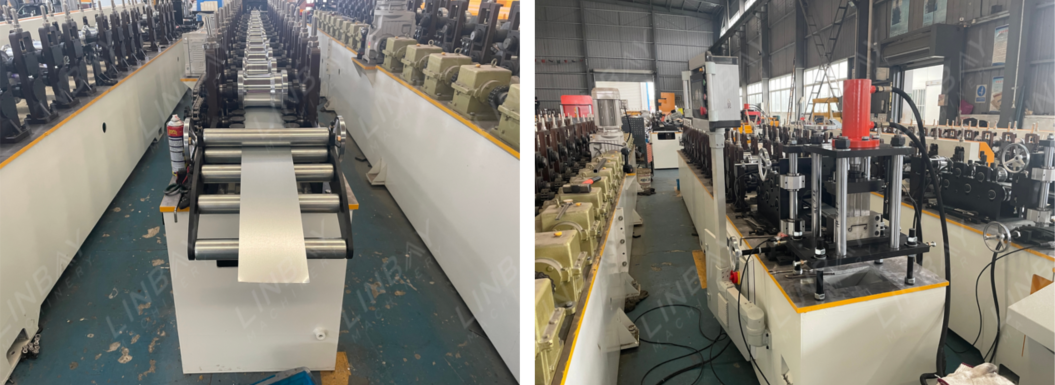

Línea conformadora para panel louver metálico
La línea de conformado está desarrollada para fabricar paneles tipo louver con operación confiable y alta eficiencia productiva.
Cada equipo se personaliza de acuerdo con las especificaciones del proyecto, considerando detalles como la inclinación de las lamas, la separación entre perfiles y el espesor requerido del material.
Beneficios del equipo:
Fabricación personalizada según el diseño del cliente
Compatible con distintos espesores y calibres de acero, incluyendo calibre 18
Perfilado preciso para mantener uniformidad del producto
Operación automática con desempeño estable
Ideal para procesos de producción continua en aplicaciones industriales

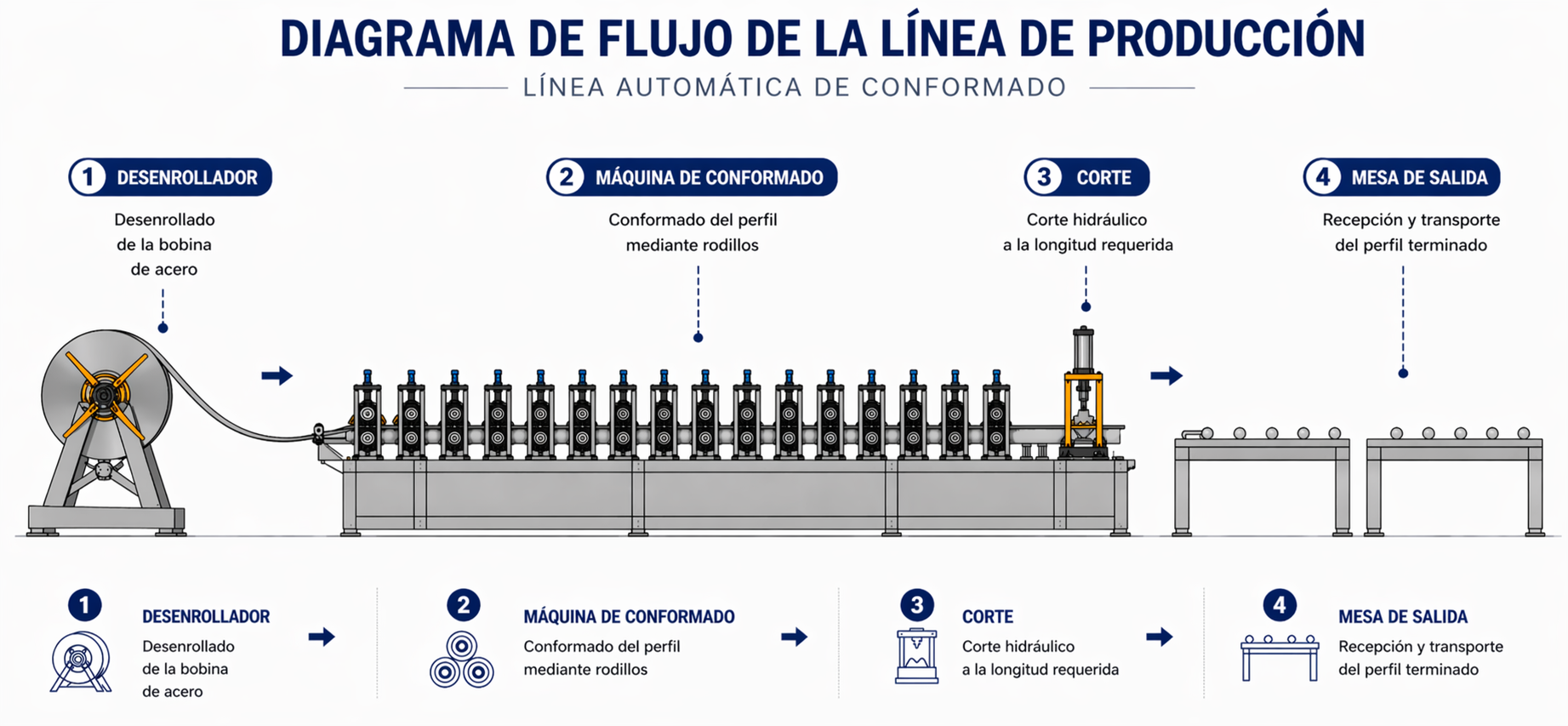

Proceso de fabricación
La línea de producción para celosía metálica normalmente integra las siguientes etapas:
Desbobinador para alimentación del material
Sistema de conformado en frío para el perfilado del producto
Unidad de corte para obtener la longitud requerida
Mesa de descarga para la salida y recolección del perfil terminado
Adaptación para múltiples diseños de louver
LINBAY ofrece soluciones de conformado ajustables para fabricar distintos modelos de celosía metálica, permitiendo modificar parámetros como:
Geometría y configuración del perfil
Inclinación de las lamas metálicas
Separación entre componentes
Espesor y especificaciones del material
| Máquina roladora para celosía metálica tipo louver | ||
| Item | Información adicional | |
| Materia prima : | Acero galvanizado | Espesor(MM): calibre 18/ 1.2 mm |
| Fluencia : | ≤300 Mpa | |
| Velocidad de la línea | 0-15m/min | |
| Desbobinador | Manual | |
| Capacidad de carga de desbobinador | 1.5t | |
| Potencia de motor para conformar | 7.5kw | |
| Sistema de transmisión : | Cadena | |
| Paso de formar | 14 pasos | * Según sus perfiles |
| Estructura de la máquina: | Soporte de hierro forjado | |
| Materia del eje | 40Cr | |
| Material de los rodillos : | GCr15 | 5 años de garantía |
| Diámetro del eje | φ55 mm | |
| Forma de corte | Corte a máquina parada | Hidráulico |
| Materia prima de cuchillas | SKD-11 | 1 juego |
| Potencia del motor de corte | 5.5kw | Ofrecido por el grupo hidráulico |
| Marca de encoder | Omron | |
| Tolerancia de longitud | ≤+/- 1mm | |
| Longitud de la mesa de salida | 4m | |
| Inversor : | Marca Yaskawa | |
| PLC : | Marca Siemens | |
| HMI : | Marca MCGS | |
| Lengua : | Español | |
| Electricidad : | 440V/220V 60Hz 3Ph | * O Según su requisito |
| Color de la máquina : | Blanco | * O Según su requisito |
| Entrega : | 90 Días | |
| Contenedor | 1*40GP | |
| Peso total | 5tons | |
| Dimensiones : | 12m*1.6m | |
Solicite su solución personalizada
Si su proyecto requiere un diseño específico de celosía metálica tipo louver, LINBAY puede desarrollar una línea de conformado adaptada a sus necesidades.
Nuestro equipo técnico está disponible para analizar su aplicación y recomendar la configuración de máquina más adecuada para su producción.
1. Decoiler
2. Feeding
3.Punching
4. Roll forming stands
5. Driving system
6. Cutting system
Others
Out table
