Máquina para Carril Din

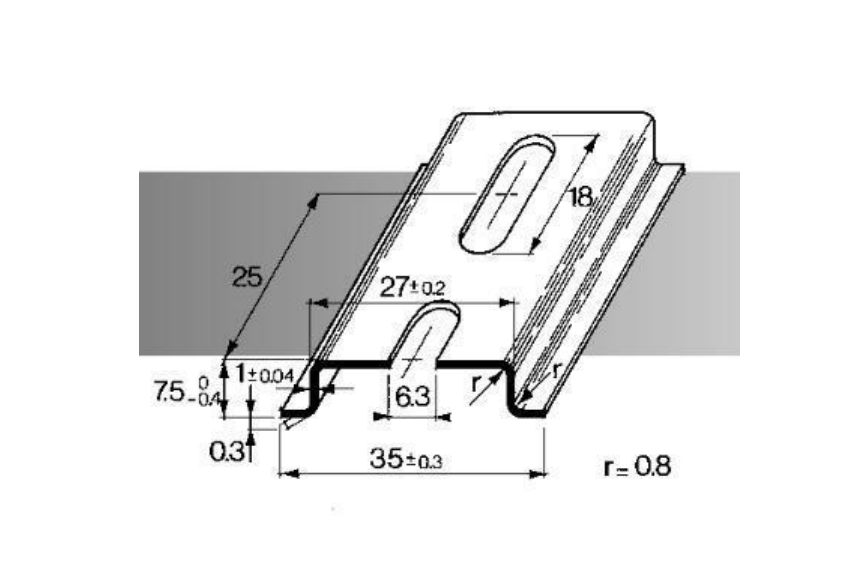

Esta máquina está diseñada especialmente para producir perfiles tipo riel DIN, comúnmente empleados en la instalación de equipos eléctricos. La medida habitual de este perfil es de 35 mm de ancho por 7.5 mm de alto, con un espesor de 1 mm. La velocidad de producción puede llegar hasta 3 metros por minuto, aunque esta varía en función del tamaño del corte requerido.

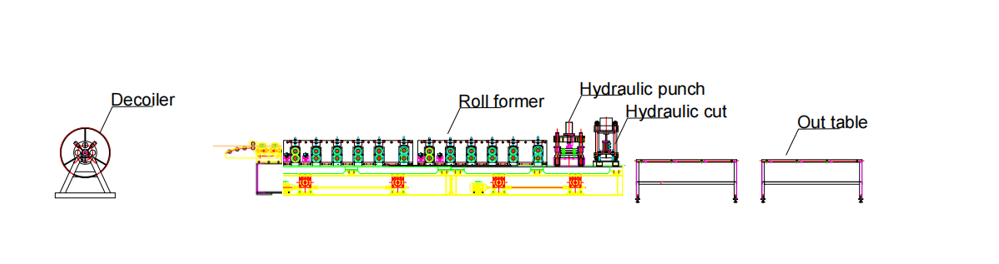

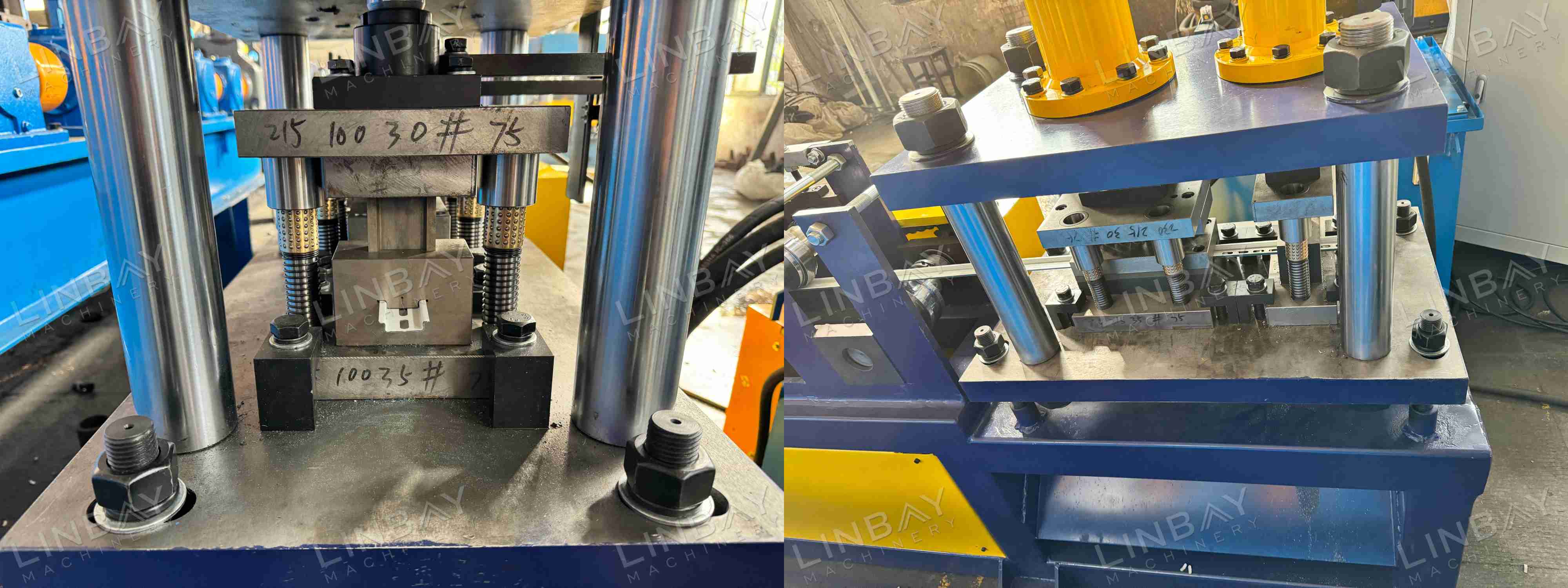

Esta línea de producción está compuesta por un desbobinador manual con capacidad de 1.5 toneladas, una máquina perfiladora, sistema de punzonado hidráulico, corte hidráulico y mesa de descarga. Una ventaja clave de esta configuración es que el punzonado se realiza después del conformado, lo cual permite un mejor aprovechamiento del material. A diferencia del sistema tradicional donde se perfora antes del conformado, esta solución permite conservar la banda de acero sin perforar si se interrumpe la operación, lo que facilita su reutilización en futuras producciones. Tanto las matrices como las cuchillas están fabricadas en acero SKD-11, reconocido por su excelente durabilidad y resistencia al desgaste.

Este equipo de conformado adopta una estructura en forma de bastidor con sistema de transmisión por cadena. El proceso completo de conformado se realiza en 12 estaciones. Los rodillos están fabricados en acero 45#, y cuentan con un recubrimiento de cromo que mejora significativamente su resistencia al desgaste y extiende su durabilidad.

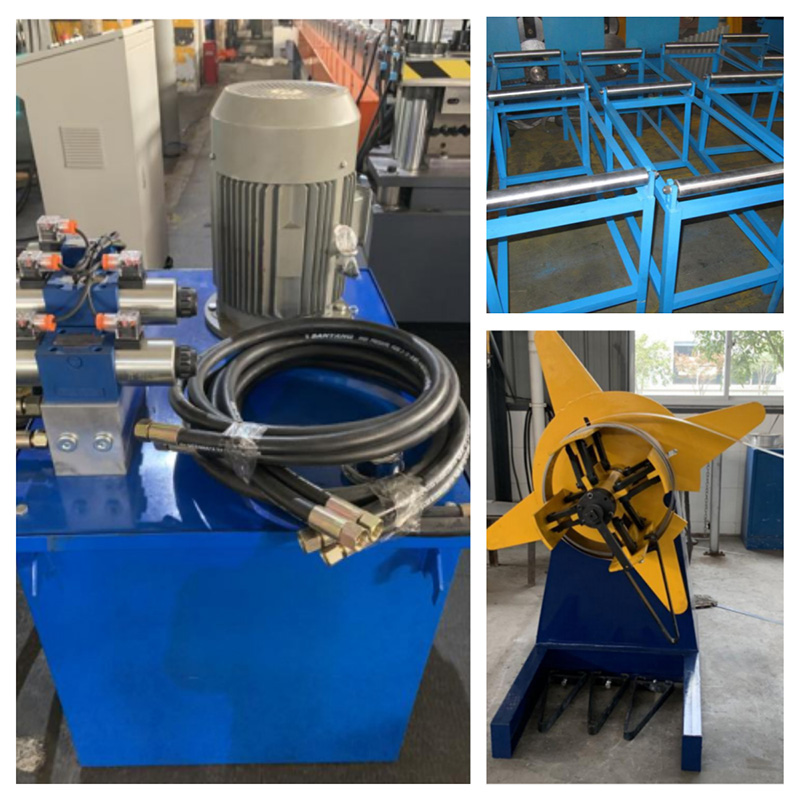

Las operaciones de corte y punzonado funcionan mediante energía hidráulica proveniente de una central independiente. Esta unidad hidráulica tiene una capacidad de 11 kW y cuenta con un sistema de ventilación forzada que regula la temperatura del aceite, asegurando un rendimiento estable incluso durante jornadas extensas de trabajo.

Todas nuestras máquinas están certificadas con la norma CE, ofreciendo tranquilidad a los compradores del mercado europeo. Para garantizar un rendimiento óptimo,

sugerimos a los clientes que nos envíen la especificación del grado de acero de la bobina o, preferiblemente, la bobina misma para realizar pruebas, asegurando así que la máquina se configure de acuerdo a sus necesidades específicas de producción.
