Solución completa para obtener ménsulas listas para su instalación
Video de prensa de estampado
Video de remachadora

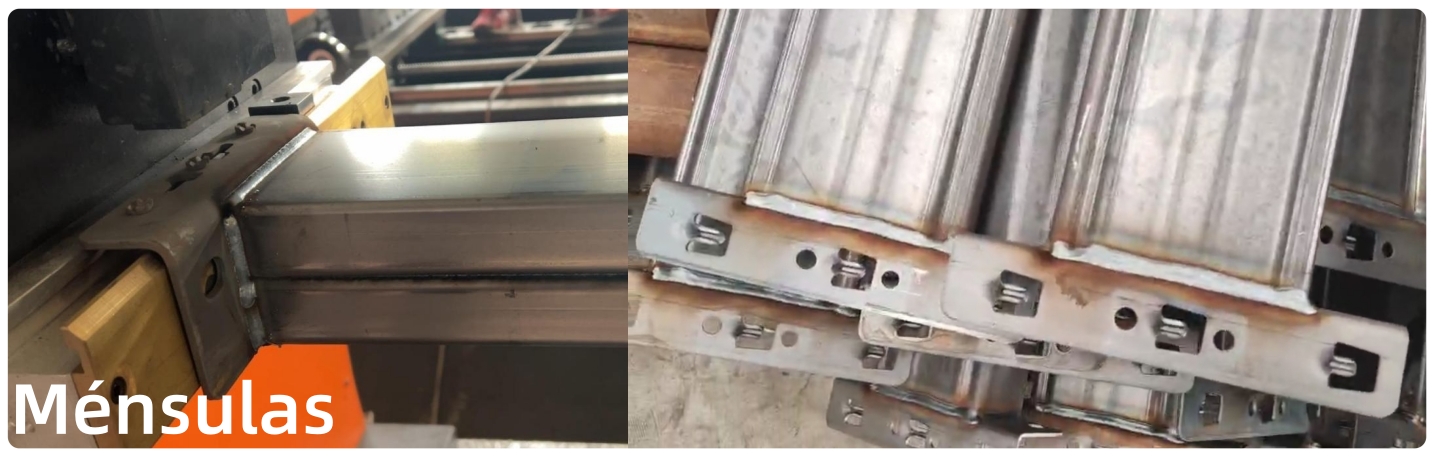

¿Qué es una ménsula?
Las ménsulas son elementos metálicos clave dentro de los sistemas de almacenamiento industrial, en particular en estanterías con vigas tipo escalonadas. Están diseñadas para brindar soporte, conexión y estabilidad a la estructura. Son muy comunes en racks selectivos, almacenes industriales y centros logísticos.
Las ménsulas se fabrican utilizando lámina de acero a través de operaciones de punzonado, conformado y corte. En algunos casos, se añaden elementos adicionales como remaches y sistemas de seguridad.
De acuerdo con su diseño y uso final, se pueden clasificar en diferentes tipos, cada uno con un proceso productivo específico.
|

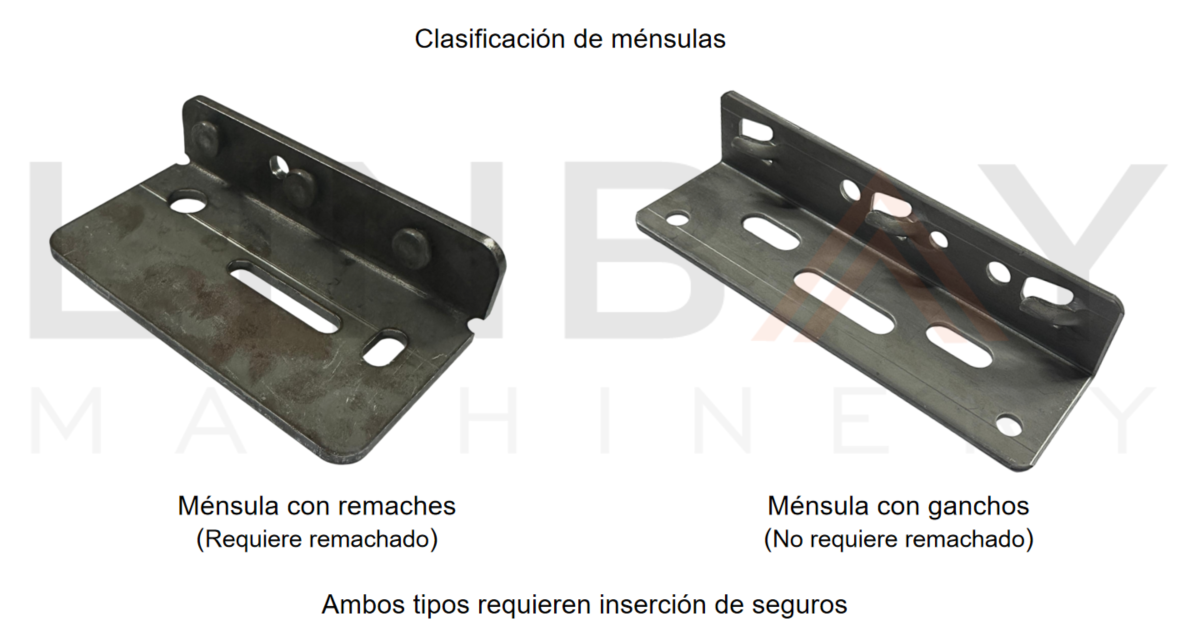

Tipos de ménsulas y características |
|||
|
Tipo de ménsula |
Características principales |
Máquinas requeridas |
Observaciones |
|
Ménsula con remaches |
Incorpora 3 o 4 remaches para refuerzo estructural |
Desbobinador con nivelador, troqueladora, remachedorara, máquina de inserción de seguros |
Requiere remachedorara específica según número de remaches |
|
Ménsula con ganchos |
Incluye ganchos formados directamente en el troquel |
Desbobinador con nivelador, troqueladora, máquina de inserción de seguros |
Diseño integrado, menor número de procesos |
Proceso de producción de ménsulas
El proceso de fabricación de las ménsulas metálicas se divide en varias etapas clave: conformado, punzonado y corte de la estructura, remachado (si es necesario) e inserción de elementos de seguridad.
Cada una de estas fases está diseñada para asegurar precisión, resistencia y un montaje eficiente en sistemas de estanterías industriales.

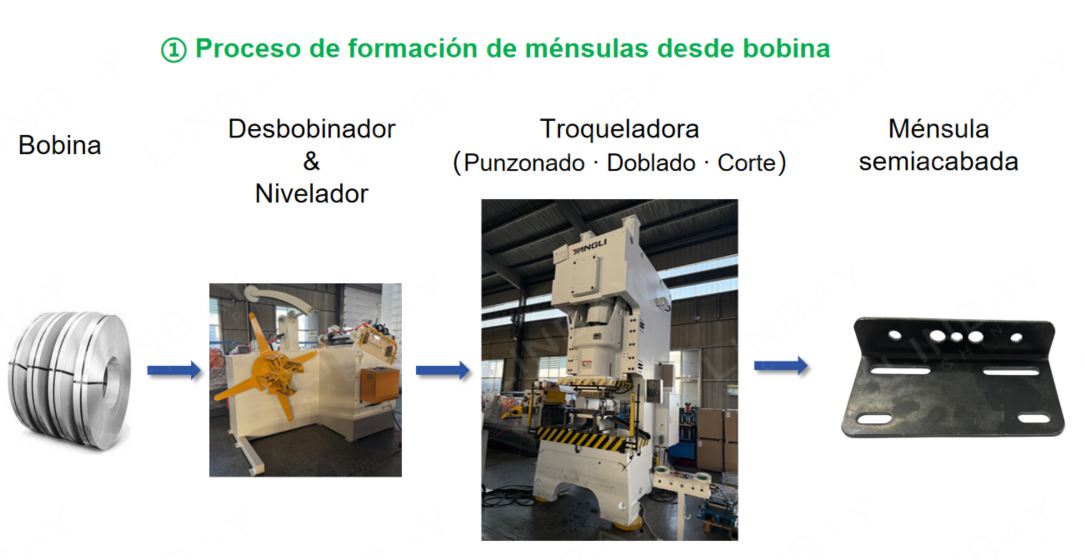

1. Formación de la ménsula
El proceso comienza con la alimentación de la bobina de acero, la cual pasa por un sistema automático compuesto por desbobinador y nivelador.
A continuación, el material es transportado mediante un alimentador servo hacia la prensa de punzonado, donde se realizan de forma continua las operaciones de:
punzonado
doblado
corte
Como resultado, se obtiene una ménsula semiacabada con la forma y las perforaciones.

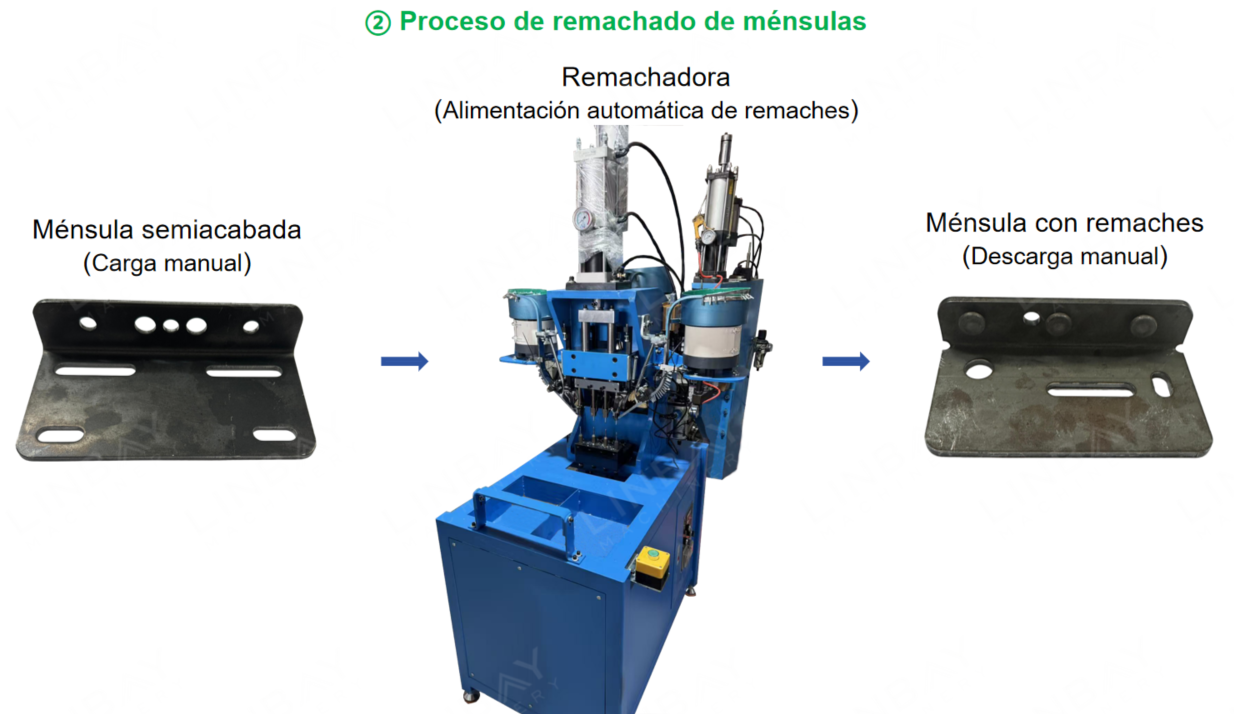

2. Proceso de remachedor (si aplica)
En el caso de ménsulas que incorporan remaches, el ensamblaje se realiza mediante un remachador de tipo semiautomático.
Durante este proceso:
el operario posiciona manualmente la pieza
los remaches se alimentan automáticamente
se lleva a cabo el prensado
la pieza terminada es retirada manualmente
El remachador está diseñada para realizar la fijación de remaches con alta velocidad y precisión. Su uso permite agilizar el ensamblaje, asegurar una calidad constante y aumentar notablemente la productividad en comparación con procesos manuales.
El equipo dispone de un sistema automático para la orientación y suministro de remaches. Gracias a un motor vibratorio de 1.5 kW, los remaches se alinean y se entregan correctamente al área de trabajo, garantizando un proceso continuo y eficiente.
El funcionamiento es sencillo: el operario coloca la ménsula, acciona el sistema mediante pedal o botón, y el sistema neumático realiza el prensado de forma rápida y uniforme.

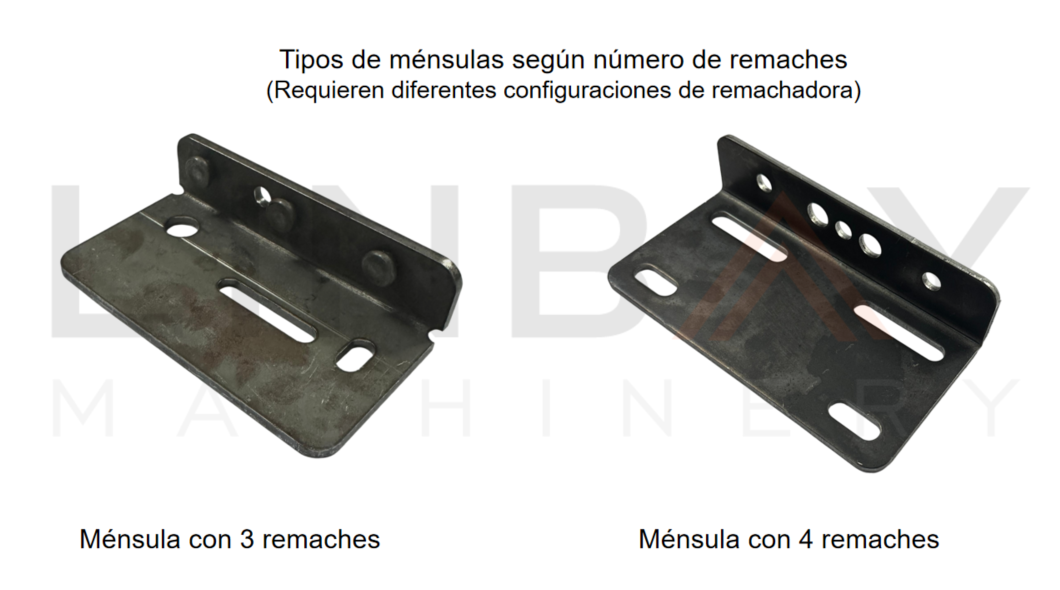

Se ofrecen distintas configuraciones según las necesidades del cliente:
máquina para 3 remaches
máquina para 4 remaches
Estas versiones permiten adaptarse a diversos diseños de ménsulas utilizadas en sistemas de almacenamiento y estructuras metálicas.
Características principales
Alimentación y orientación automática de remaches
Opciones para 3 y 4 remaches
Motor vibratorio de 1.5 kW
Control mediante pedal o botón
Sistema neumático estable y eficiente
Presión de trabajo: 0.6 MPa
Fuente de alimentación trifásica
Incluye transformador para diferentes voltajes
Esta máquina representa una solución eficiente para optimizar la producción, reducir la mano de obra y garantizar un remachado uniforme y de alta calidad.

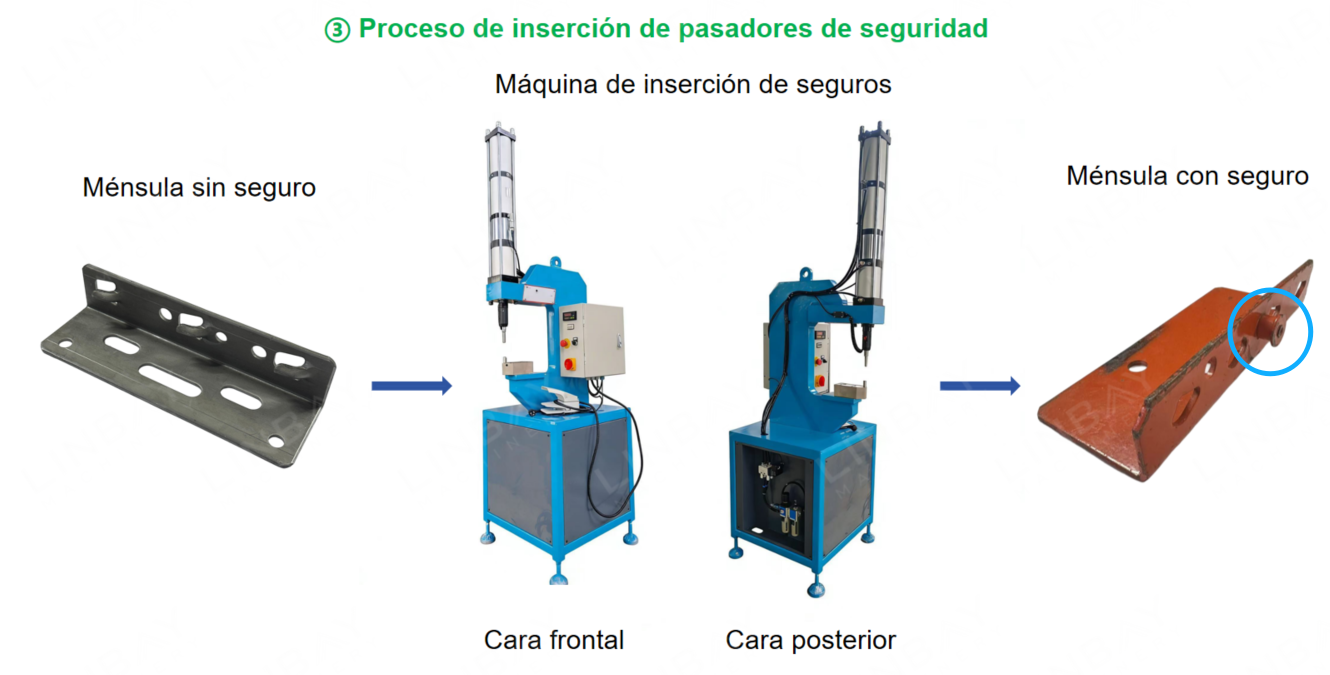

3. Inserción de seguros
En la fase final de producción, tanto las ménsulas con remaches como las de gancho son sometidas al proceso de colocación de seguros.
A través de una máquina especializada, se instala el pasador de seguridad mediante un procedimiento sencillo:
el operario posiciona la pieza manualmente
el sistema inserta el seguro de forma automática
la pieza terminada se retira manualmente
Esta etapa es clave para asegurar la estabilidad y la seguridad del sistema durante su instalación y uso.
El resultado es una ménsula completamente terminada, lista para su montaje inmediato.
Ventajas clave
Producción estable y eficiente
Alta precisión en la fabricación de piezas
Sistema semiautomático de fácil operación
Solución completa desde un solo fabricante
Configuración de la línea
La solución integral para la fabricación de ménsulas incluye los siguientes equipos:
Línea de punzonado desde bobina
Compuesta por desbobinador, nivelador, alimentador servo y prensa equipada con troquel
Remachador (para ménsulas con remaches)
Equipo semiautomático con sistema automático de alimentación de remaches
Máquina para inserción de seguros
Encargada de colocar el pasador de seguridad en el producto terminado
Solicita tu solución
Con amplia experiencia en la fabricación de perfiles para estanterías, ofrecemos soluciones completas para tu producción.
También contamos con roladoras y equipos de soldadura.
Envíanos tu diseño y obtén una propuesta a medida.
